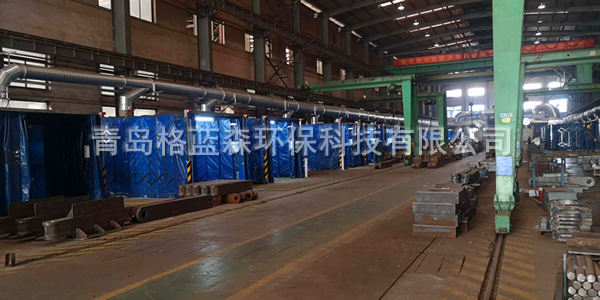

（吸氣臂煙塵收集）

1、吸氣臂捕捉方式

吸氣臂的框架類似人的手臂，根據減振桿和磨擦片的功效，吸氣手臂可以在吸氣臂長短范疇內的室內空間內懸停。在吸氣罩的位置上方案設計了不同尋常的旋轉機構，保證了吸氣罩能夠依據隨便方位偏向電弧焊接電焊焊接位置。吸氣罩通過流體設計和氣流模擬，使吸氣臂能夠最大量和最大范圍的捕捉焊接過程中產生的煙塵。

吸氣臂的外層為耐熱的塑料軟管，直徑為φ140-160，里襯不銹鋼絲。一方面可以避免火苗濺出燒傷軟管，另外軟管構造又確保了吸氣臂的挪動靈便，不被空氣壓力吸扁。每根吸氣臂的設計方案總流量一般為1,200m3/h，吸氣罩位于電焊焊接部位上邊的250-300mm高。

吸氣臂的安裝，務必安裝在墻面上或是是在路面上安裝立桿的方式。

適用范圍：

吸氣臂的吸風罩尺寸為φ150-170，適合處理焊縫長度不超過100mm的焊接，工人焊接位置固定的情況。焊接方法適合手工電弧焊、CO2氣體保護焊、MAG焊、MIG焊。

（頂吸罩煙塵收集）

2、頂吸罩捕捉方式

頂吸罩以便可以徹底捕獲在一個工位上造成的隨意煙塵，其規格為設計方案成遮蓋鋼件全部的電焊焊接部位，頂吸罩的外觀設計為四凌臺形，每一面與路面的交角不小于45°，以便防止橫著氣旋的影響，一般會在呼吸罩的側面掛檔弧簾。

頂吸罩適用焊接部位固定不動，焊接部位較多的狀況，職工能夠在吸氣罩遮蓋的范疇內隨意的焊接，造成的有機廢氣都可以圓滿的捕獲，做到很高的捕獲高效率。
