固定床反應器有三種基本形式：
一、徑向絕熱固定床反應器。
流體沿徑向流過床層，可采用離心流或向心流，床層與外界無熱交換。與軸向反應器相比，徑向反應器具有較短的流體流動距離、較大的流道截面積和較小的流體壓降。然而，徑向反應器的結構比軸向反應器復雜。以上兩種形式均為絕熱反應器，適用于反應熱效應不大的場合，或反應體系在絕熱條件下能承受反應熱效應引起的溫度變化。
二、軸向絕熱固定床反應器。
流體沿軸向自上而下流過床層，床層與外界無熱交換。
三、管式固定床反應器由多個反應管并聯組成
催化劑被放置在管內部或管之間，并且熱載體流過管或在管內部用于加熱或冷卻。管的直徑通常在25至50毫米之間，管的數量可多達上萬根。管式固定床反應器適用于反應熱效應大的反應。此外，還有由上述基本形式串聯組成的反應器，稱之為多級固定床反應器。如：當反應熱效應較大或需要分段控制溫度時，可將多個絕熱反應器串聯組成多級絕熱固定床反應器，反應器之間安裝換熱器或輔助材料來調節溫度。最佳溫度條件下運行。
合肥原位科技有限公司，一家專業生產固定床反應器的企業。定制微型固定床反應器、多通道固定床反應器、固定床加氫反應器等，歡迎咨詢。

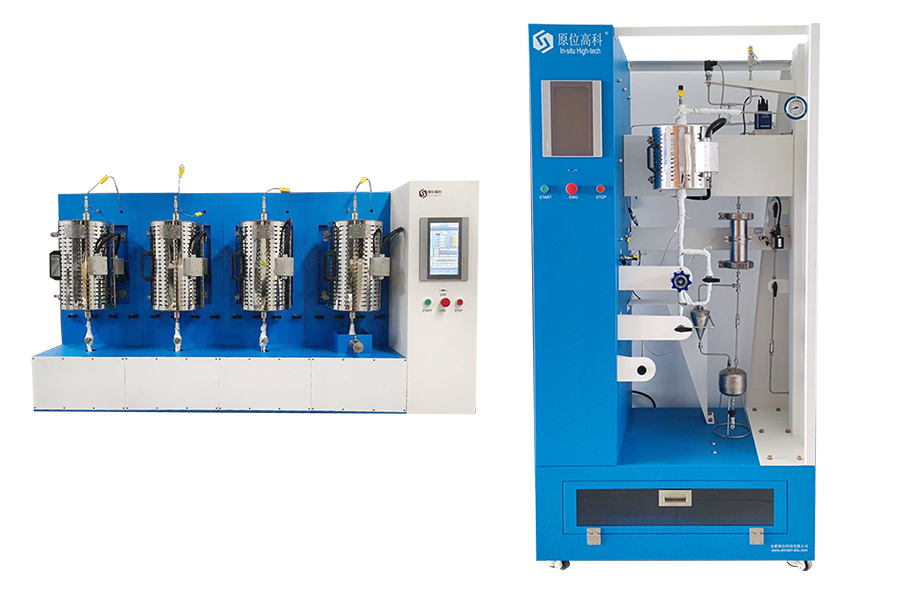

合肥原位科技微型固定床反應器產品介紹：
合肥原位(桌面)微型固定床反應器適用于實驗室工作臺面，具有體積小、結構緊湊、模塊化設計便于組裝改進等特點。可根據反應體系定制反應通道、氣液路數量、分離裝置類型&尺寸以及取樣分析方式，完美契合客戶實際需求
1、模塊化：桌面小型模塊化，根據實驗體系自由組裝、擴展及改進；
2、精確性：壓力±0.25%F.S,流量± 1%F.S,恒溫區溫差±1°C,各通道間溫差±1°C,控溫精度±0.1°C；
3、適用性:可實現多氣相、氣-液兩相和氣-液-固三相反應，并能與GC/MS/IR等聯用實現在線檢測
4、便捷性：溫度采用PID控制，確保反應溫度穩定，可恒定輸出以考察反應熱量變化。數據采集及控制集成在觸摸屏，操55、作界面簡潔友好，使用方便快捷?？蓪崿F(xiàn)產物自動取樣分析，實現全天候連續運轉，無須人工干預；
5、安全性：電氣安全連鎖，采用軟硬件結合的安全設計，超壓、超溫 報警，過時未處理自動停止工作；誤操作保護；停電、停氣處理等。
