DOI: 10.1039/D5SC06257H.

全文概述

本文報道了一種新型的Pd-Cu雙金屬電催化劑，用于高效、選擇性地將5-羥甲基糠醛（HMF）電催化氫化為2,5-二羥甲基呋喃（BHMF）。該催化劑通過原子級Pd摻雜調控Cu基催化劑的氫吸附能力和HMF吸附行為，實現了在-1.15 V（vs Ag/AgCl）電位下99.3%的BHMF選擇性和97.5%的法拉第效率，顯著優于單一Cu基催化劑。結合實驗表征與理論計算，揭示了Pd-Cu雙位點在促進水解離、增強H*供給、調控界面電子結構以及抑制析氫反應中的協同機制。

文章亮點

（1）原子級Pd摻雜：通過鹽模板限域策略構建Pd-Cu雙金屬催化劑，實現原子級Pd摻雜，有效調控Cu位點的電子結構與氫吸附行為。

（2）高效催化性能：在-1.15 V電位下，實現97%的HMF轉化率、99.3%的BHMF選擇性和97.5%的法拉第效率，且連續循環13次性能穩定。

（3）機理深度揭示：結合電化學測試、原位光譜與DFT計算，闡明Pd-Cu雙位點協同促進水解離、增強H*供給與HMF吸附的機制。

（4）實際應用潛力：構建質子交換膜流動反應器，實現BHMF連續合成，并展示了其在生物基聚酯合成中的應用潛力。

圖文解析

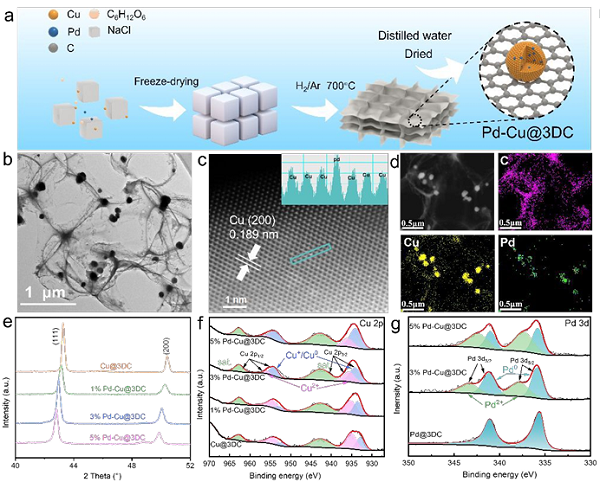

圖1：Pd-Cu@3DC催化劑的合成與結構表征

圖是催化劑的制備流程圖，展示了鹽模板輔助的冷凍干燥-煅燒合成路線。圖TEM圖像呈現了三維多孔碳骨架結構，這種分級多孔形貌為電子傳輸和電解液浸潤提供了連續通道，有利于暴露更多活性位點。圖AC-STEM圖像顯示Pd原子以單原子形式嵌入Cu晶格。圖EDS元素映射表明Cu與Pd元素均勻分布，兩種金屬形成了良好的混合結構。圖XRD圖譜顯示Pd摻雜導致Cu晶格膨脹。圖（f-g）XPS譜圖顯示，Pd的引入促使Cu的價態向+ 1/0價轉變，且Pd與Cu之間存在電子轉移（Pd→Cu），這種電子相互作用優化了催化劑表面的吸附與催化性能。

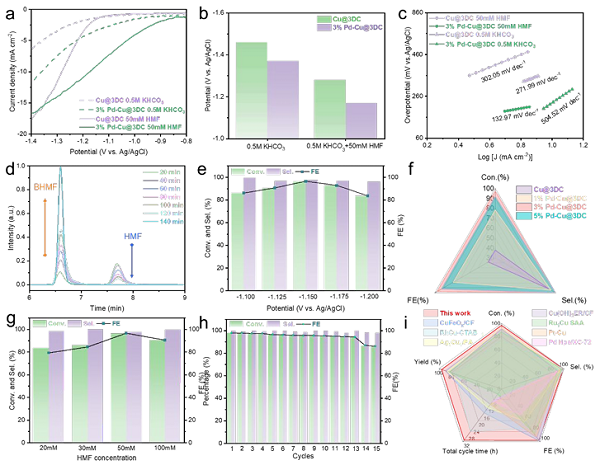

圖2：電催化性能評估

圖（a-b）LSV曲線顯示了Pd-Cu@3DC催化劑在有無HMF條件下的電催化性能，Pd的引入顯著降低了HER和HMF氫化的過電位。圖Tafel斜率分析表明，HMF氫化過程相較于HER具有更低的斜率，顯示出優勢。圖HPLC顯示反應過程中BHMF的逐步生成。圖電位篩選實驗表明，-1.15 V為最優電位。圖雷達圖對比不同Pd含量催化劑的性能，3% Pd-Cu@3DC在轉化率、選擇性和法拉第效率三方面均表現最優。圖濃度依賴性實驗顯示，在20-50 mM范圍內，HMF濃度越高，催化效率越好，50 mM時達到最佳性能；濃度提升至100 mM，仍保持94.2%的轉化率和99.1%的選擇性，僅因傳質限制略有下降。圖循環穩定性測試顯示催化劑具有良好的耐久性。圖與文獻報道催化劑性能對比，3% Pd-Cu@3DC在轉化率、選擇性和法拉第效率方面均處于領先水平，凸顯其技術優勢。、

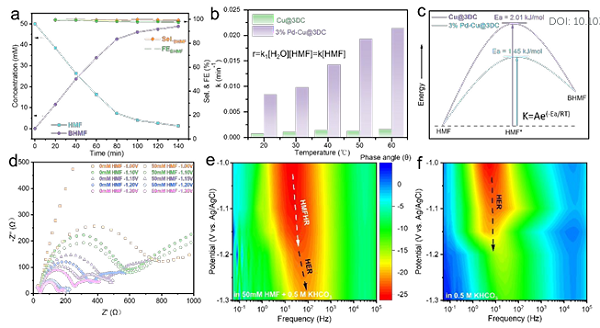

圖3：反應動力學分析

圖HPLC定量結果顯示，HMF和BHMF濃度隨時間的變化，表明反應過程中BHMF的快速生成，反應過程中選擇性和法拉第效率始終保持在 95% 以上。圖反應速率常數（k）對比表明，3% Pd-Cu@3DC的k值顯著高于Cu@3DC，且隨溫度升高而增大，說明Pd摻雜能有效加速加氫反應動力學。圖Arrhenius曲線擬合結果，顯示了反應速率常數與溫度的關系，Pd-Cu@3DC催化劑的活化能顯著低于Cu@3DC。圖（d-f）Nyquist和Bode圖通過電化學阻抗譜分析了電荷轉移動力學，Pd的引入降低了反應界面的電阻。

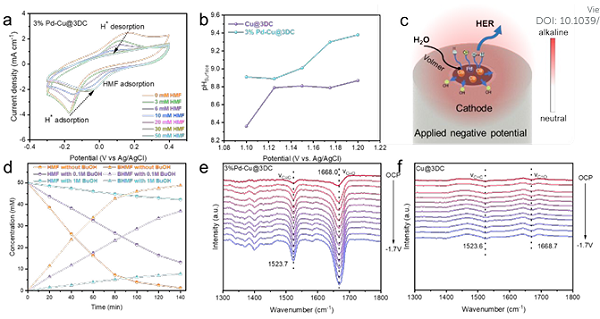

圖4：反應機理探究

圖CV曲線顯示，3% Pd-Cu@3DC在空白電解液中存在明顯的H吸附-脫附峰，加入HMF后該峰逐漸減弱直至消失，且吸附峰向正電位偏移，表明HMF優先吸附占據活性位點，消耗H并抑制HER。圖局部pH測試結果顯示，Pd-Cu界面形成局部堿性微環境，加速HMF加氫并抑制H?析出。圖示意圖展示OH?富集效應促進水解離，Pd位點催化水分解生成H和OH?，OH?在界面積累形成堿性微環境，既促進HMF的吸附活化，又抑制重組為H?，實現選擇性加氫。圖叔丁醇（t-BuOH）捕獲實驗證實，H*為加氫反應中的關鍵活性物種。圖（e-f）原位ATR-SEIRAS光譜結果顯示，Pd摻雜增強了HMF分子中醛基的吸附與活化，為選擇性加氫提供了結構基礎。

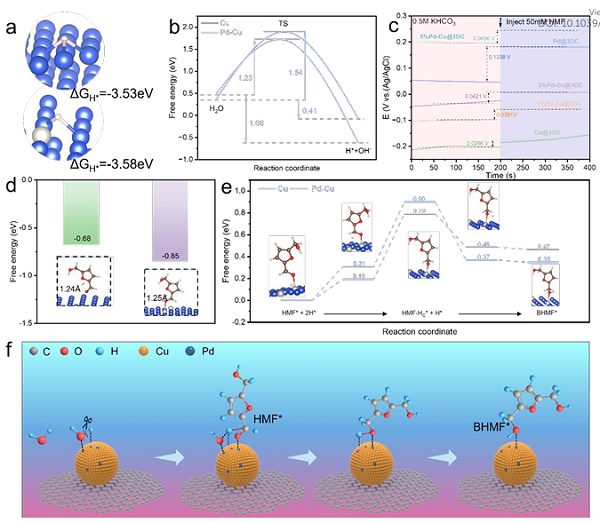

圖5：DFT理論計算與反應機制

圖（a-b）展示了H和HMF在Pd-Cu和Cu表面的吸附自由能，Pd摻雜顯著增強了H和HMF的吸附。圖開路電位OCP曲線顯示，隨著Pd摻雜比例增加，加入HMF后的OCP提升幅度增大，3% Pd-Cu@3DC的OCP變化是Cu@3DC的5倍，表明Pd對HMF具有更強的吸附親和力。圖（d-e）HMF氫化路徑的自由能變化表明，Pd摻雜能強化HMF的吸附與活化，降低了加氫反應的熱力學能壘，加速反應進程。圖展示了HMF在3%Pd-Cu@3DC催化劑上的電化學還原機理，包括H*的生成、HMF的吸附和氫化步驟。

圖6：BHMF的制備、經濟分析與應用

圖為PEM連續流反應器示意圖，該裝置通過質子交換膜實現反應物與產物的有效分離。圖不同電位下連續反應性能顯示，電位從-1.6 V負移至-2.4V，HMF轉化率和法拉第效率逐漸提升，在- 2.4 V時達到91%的轉化率和99%的法拉第效率。圖穩定性測試表明，-2.4 V電位下，催化劑保持90%以上的轉化率和95%以上的法拉第效率。圖BHMF生產的集成工藝模型，以1.16 t/d的HMF進料量可實現1 t/d的BHMF產出。圖成本構成分析顯示，BHMF生產成本為626.4美元/噸，分離設備占比17.5%，電解槽占16.7%，催化劑-膜成本占16.5%，各環節成本分布均衡具備經濟競爭力。圖NPV曲線顯示，該項目的NPV達4000萬美元，投資回報周期僅2年，具有商業可行性。圖BHMF應用展示，通過與丁二酸進行溶液縮聚反應合成（PFS），可作為傳統塑料的綠色替代材料。

總結與展望

本文成功構建了一種Pd-Cu雙金屬電催化劑，通過原子級摻雜策略實現了對H供給與HMF吸附行為的精準調控，在溫和條件下高效、高選擇性地將HMF轉化為BHMF。機理研究表明，Pd位點促進水解離生成H，而Cu-Pd協同作用增強HMF吸附與活化，抑制了競爭性析氫反應。該研究不僅為生物質電催化升級提供了高效的催化劑設計策略，還展示了從催化劑設計、機理研究到工藝放大的完整研究鏈條。未來可通過進一步優化催化劑結構、拓展反應體系、開發集成工藝，推動電催化生物質轉化向工業化應用邁進，為綠色化工與可持續發展提供有力支撐。

作者簡介

刁樂晨，山東理工大學副教授、碩士生導師，2020年8月畢業于天津大學材料學專業，師從何春年教授。同年入職于山東理工大學化學化工學院。研究方向主要為：生物質分子的電催化轉化、電解水制氫催化劑的界面與缺陷設計。主持國家自然科學基金、山東自然科學基金等項目2項，以第一作者或通訊作者在Chemical Science、Green Chemistry、Journal of Colloid and Interface Science、Chemical Communication、Journal of Materials Chemistry A、Nanoscale等期刊發表學術論文10余篇。

周晉，山東理工大學教授、博士生導師、泰山學者青年專家、山東“省杰青”，長期從事碳基電化學能源材料與器件領域研究，主持國家自然科學基金項目3項，山東自然科學杰出青年基金、“省屬優青”基金等省部級項目6項，JG橫向及企業委托課題10余項；以第一作者或通訊作者在Advanced Materials、Energy & Environmental Science、Advanced Functional Materials、Nano Letters、Energy Storage Materials、Journal Energy Chemistry、Journal of Physical Chemistry Letters、Applied Catalysis B: Environment and Energy等期刊發表學術論文60余篇，6篇論文入選ESI高被引論文，發表論文被引用5000余次。以主要完成人獲得中國石油和化學工業聯合會科技進步二等獎、山東省教學成果二等獎等獎勵。擔任中國電工技術學會超級電容器與儲能技術專業委員會委員、《儲能科學與技術》編委、《山東理工大學學報（自然科學版）》編委、《Rare Metals》青年編委、《Chemical Synthesis》青年編輯工作組成員等學術職務，在全國電化學大會、全國儲能科學與技術大會等會議上做主題報告/邀請報告20余次。

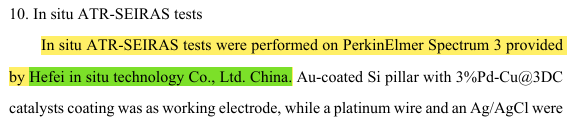

本文使用的原位紅外電化學反應池由合肥原位科技有限公司研發，感謝老師支持與認可！

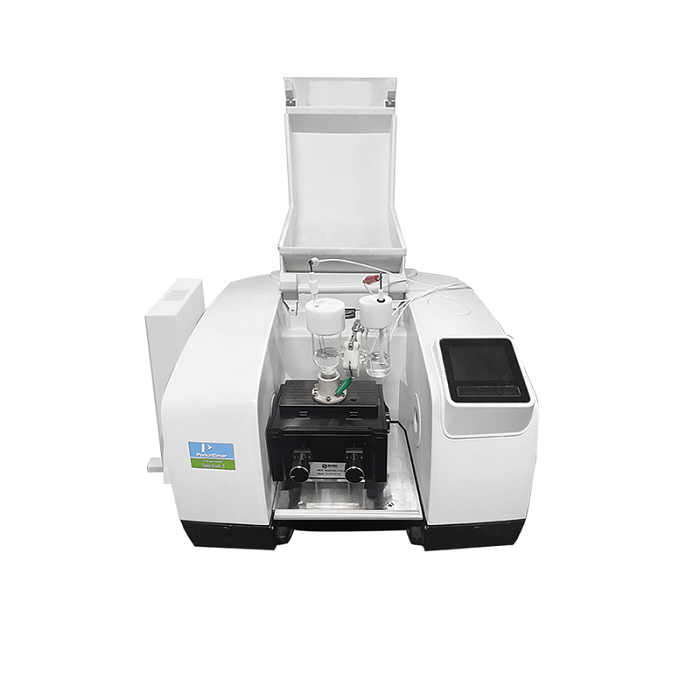

原位紅外電化學ATR系統
